Електрическо табло: подредба не е същото като инженерна логика

Таблото не е просто място, където се събират автомати. То е центърът на цялата електроинсталация — точката, в която се срещат всички кръгове, товари и защити.

Добре проектираното табло не се оценява по това как изглежда, а по това колко ясно показва структурата на системата. От него трябва веднага да се разбира кой кръг за какво е, как е защитен и как може да бъде изолиран при нужда.

Това означава мислене още преди монтажа: как ще се използва жилището, кои товари са критични, кои могат да отпаднат и кои трябва да работят независимо.

Когато тази логика липсва, таблото може да изглежда подредено, но всъщност да е трудно за работа, трудно за диагностика и рисково при реални ситуации.

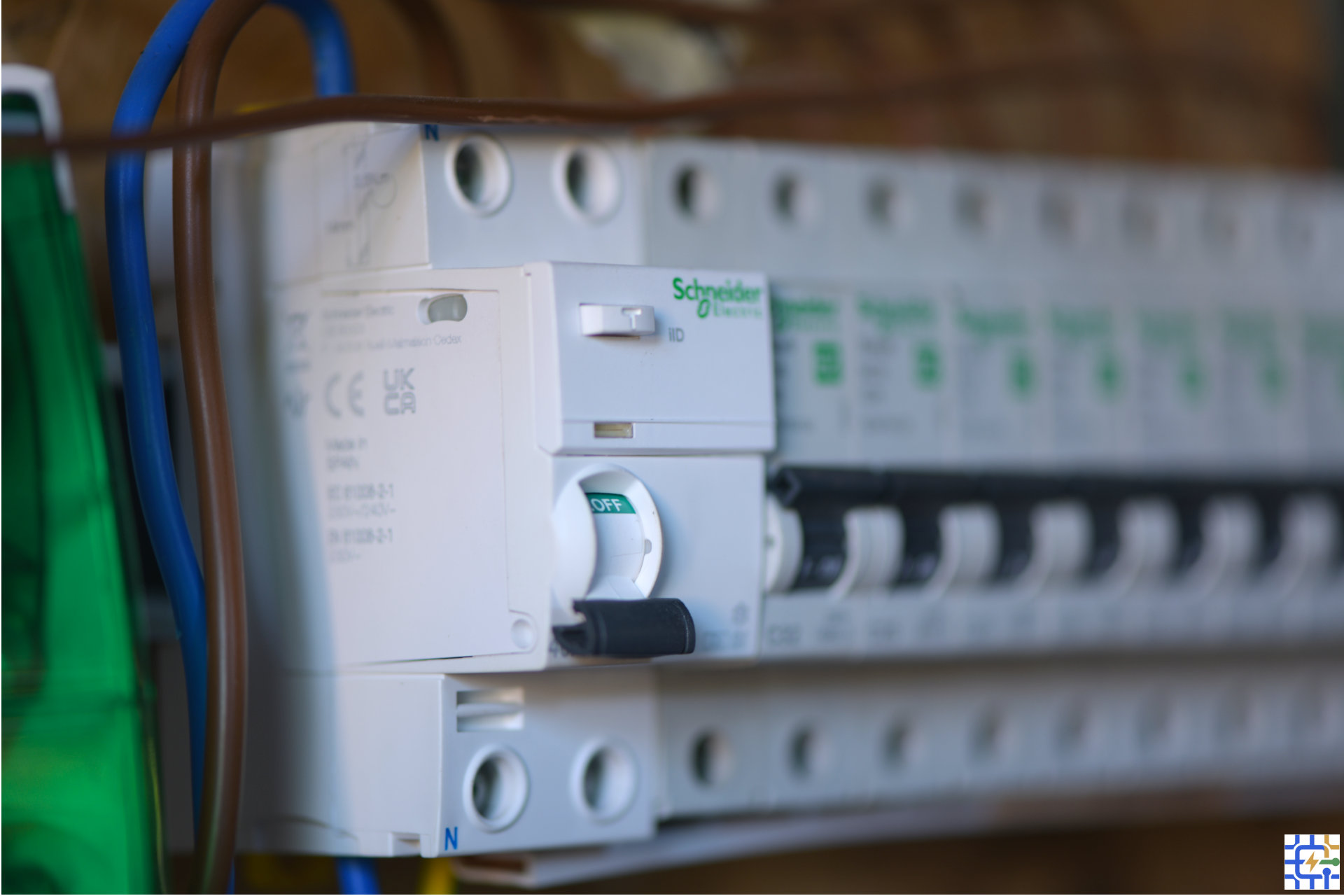

Много табла изглеждат добре на снимка — прави автомати, подредени кабели, чист монтаж. Това обаче е само повърхността.

Истинският проблем се вижда, когато кръговете са смесени без логика. Осветление, контакти, кухня и мощни консуматори често се оказват на общи защити или в неправилни групи.

Резултатът е познат: един проблем води до изключване на голяма част от жилището. Не защото е неизбежно, а защото системата не е разделена правилно.

Това е разликата между подредба и проектиране. Подредбата е визуална. Проектирането определя поведението на системата.

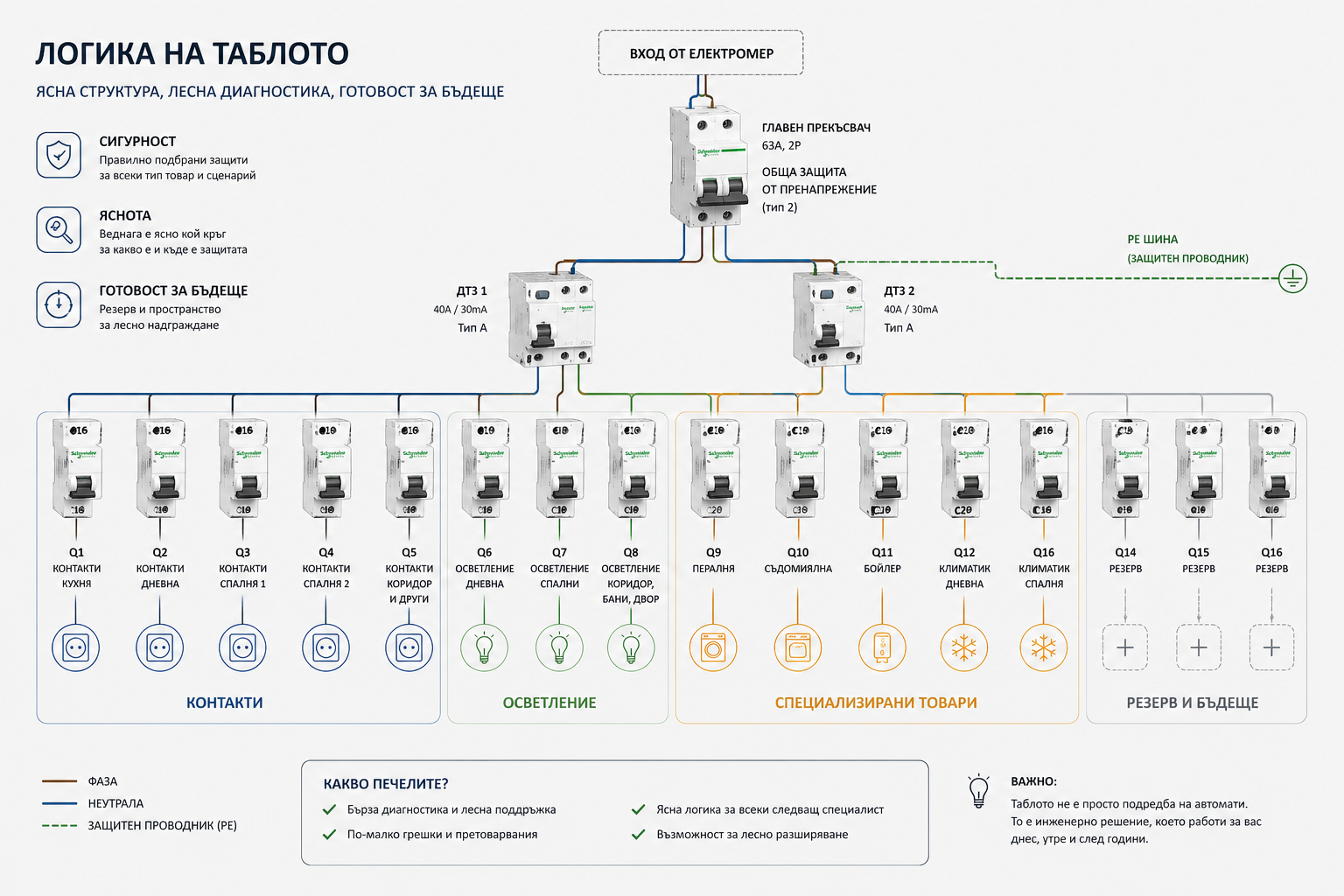

Една от най-важните части в таблото е как са групирани кръговете и как са подбрани защитите. Това определя как системата ще реагира при натоварване и при повреда.

Осветление, контакти, бойлер, кухня, климатизация и външни линии имат различно поведение и не трябва да се третират еднакво. Всеки тип товар изисква различен подход.

Автоматите и защитите не се избират “по навик”. Те трябва да отговарят на кабела, дължината на линията, очаквания ток и начина на полагане.

Истинската проверка на едно табло идва при проблем. Добре проектираната система ограничава ефекта — дефектът остава локален и не изключва всичко.

Лошо проектираните табла правят точно обратното: един дефект води до каскаден ефект, трудна диагностика и риск от повторни проблеми.

Таблото трябва да има предвидимо поведение. При повреда трябва да е ясно какво ще се изключи и защо.

Добро табло не се прави само за днешния ден. То трябва да допуска бъдещи промени без компромиси.

Добавяне на термопомпа, зарядна станция, нови уреди или автоматизация изисква място, отделни кръгове и правилно планирани защити.

Ако таблото е запълнено до краен предел още в началото, всяка бъдеща промяна става трудна и често води до импровизации.

Резервът не е разхищение. Това е контролирана възможност за развитие.

Същото важи и за автоматизацията. Smart home не започва от приложение, а от това дали електрическата основа позволява управление, измерване и разширение.

Когато таблото е мислено правилно, автоматизацията се добавя чисто и без разрушаване на вече изграденото.
