ДТЗ тип AC срещу тип A: защо разликата вече не е теория

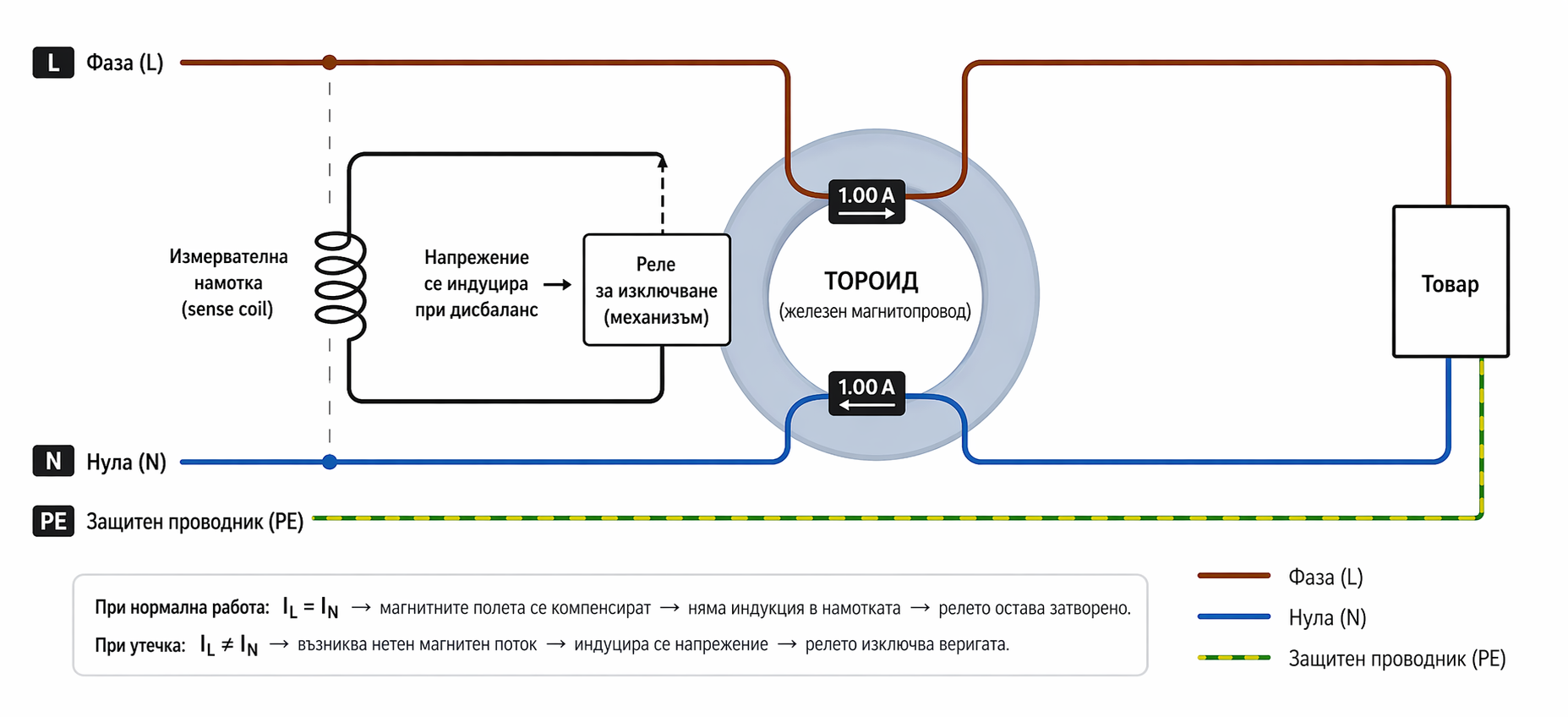

В основата на всяко ДТЗ стои тороид — магнитопровод с форма на пръстен. През него минават фазовият проводник L и нулевият проводник N. При нормална работа токът, който излиза по фазата, се връща по нулата.

Тези два тока създават магнитни полета в противоположни посоки. Ако токовете са равни, полетата се унищожават взаимно. Нетният магнитен поток в тороида е практически нула.

Около тороида има измервателна намотка. Когато няма остатъчен ток, тя не “вижда” промяна и релето остава затворено. Ако част от тока изтече по друг път — например през човек, корпус или PE — тогава L вече не е равен на N. В тороида се появява нетен магнитен поток. По закона на Фарадей в измервателната намотка се индуцира напрежение и механизмът изключва.

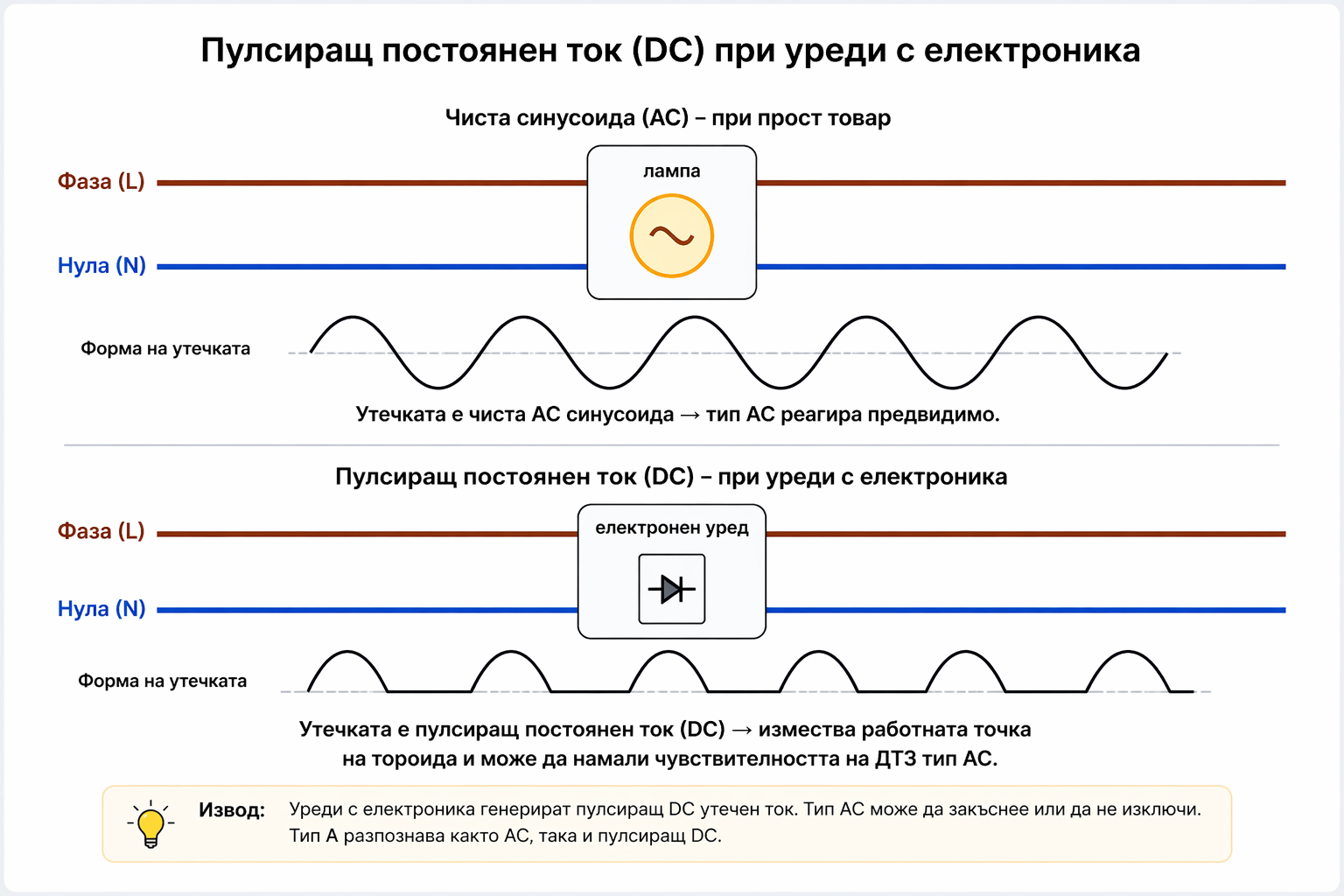

Ако товарът е чисто резистивен — например стара лампа с нажежаема жичка — токът е почти идеална синусоида. Напрежението е синусоида, токът също е синусоида, а евентуалната утечка също има синусоидална форма.

Точно за този свят е създадено ДТЗ тип AC. То разпознава синусоидален променлив остатъчен ток. При такъв ток тороидът работи предвидимо, измервателната намотка получава чист сигнал и устройството изключва надеждно.

Проблемът е, че този свят почти вече не съществува в модерния апартамент.

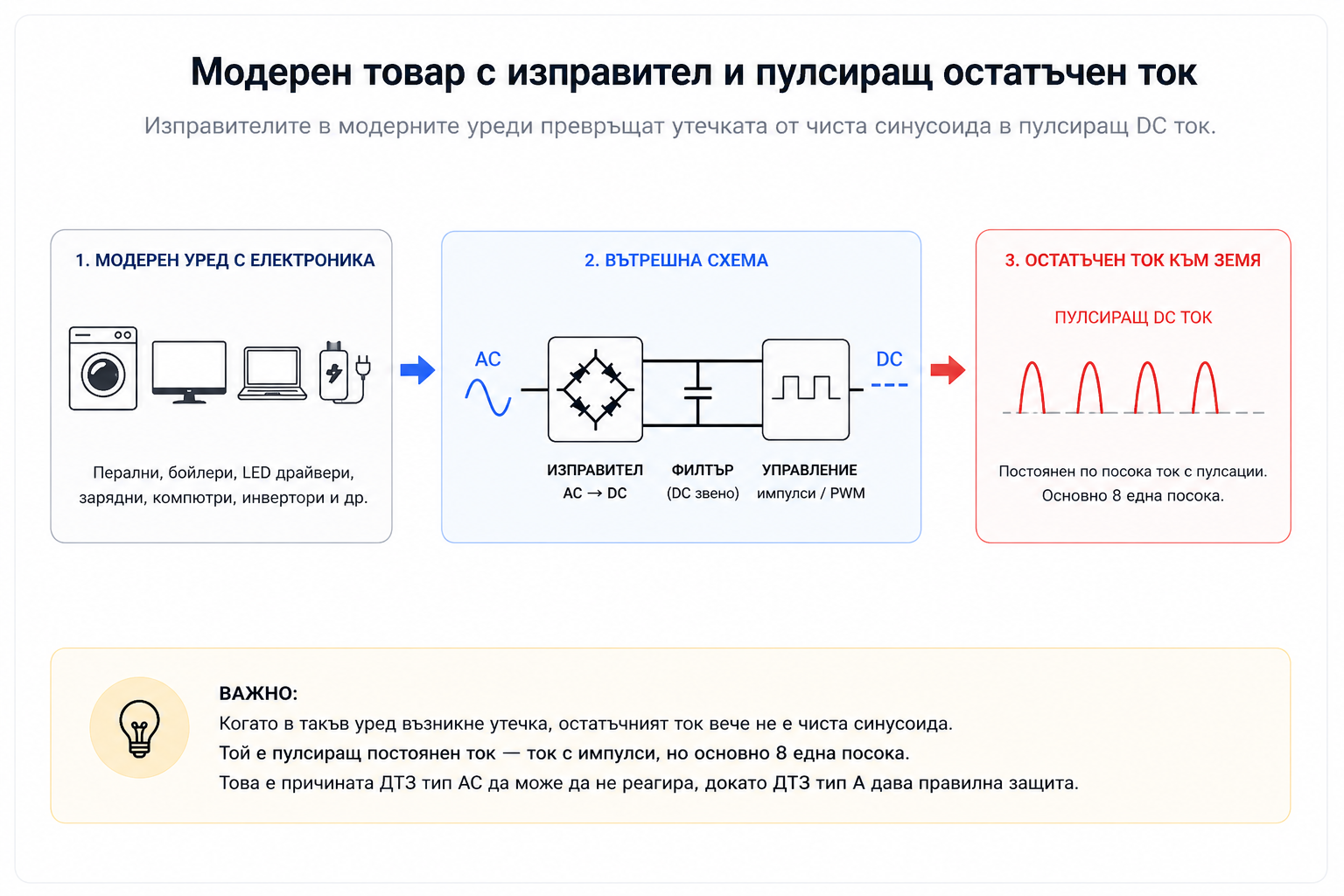

Перални, бойлери с електроника, LED драйвери, зарядни, компютри, телевизори, инверторни климатици и много други устройства имат изправител вътре. Изправителят не черпи ток плавно през целия синус. Той често черпи ток на импулси, около върховете на напрежението.

Това създава хармонични изкривявания. Казано по-просто: токът вече не е красива гладка синусоида. Той е накъсан, импулсен и често асиметричен.

Когато в такъв уред възникне утечка, остатъчният ток също не е чиста синусоида. Може да бъде пулсиращ постоянен ток — ток, който се появява на импулси, но основно в една посока.

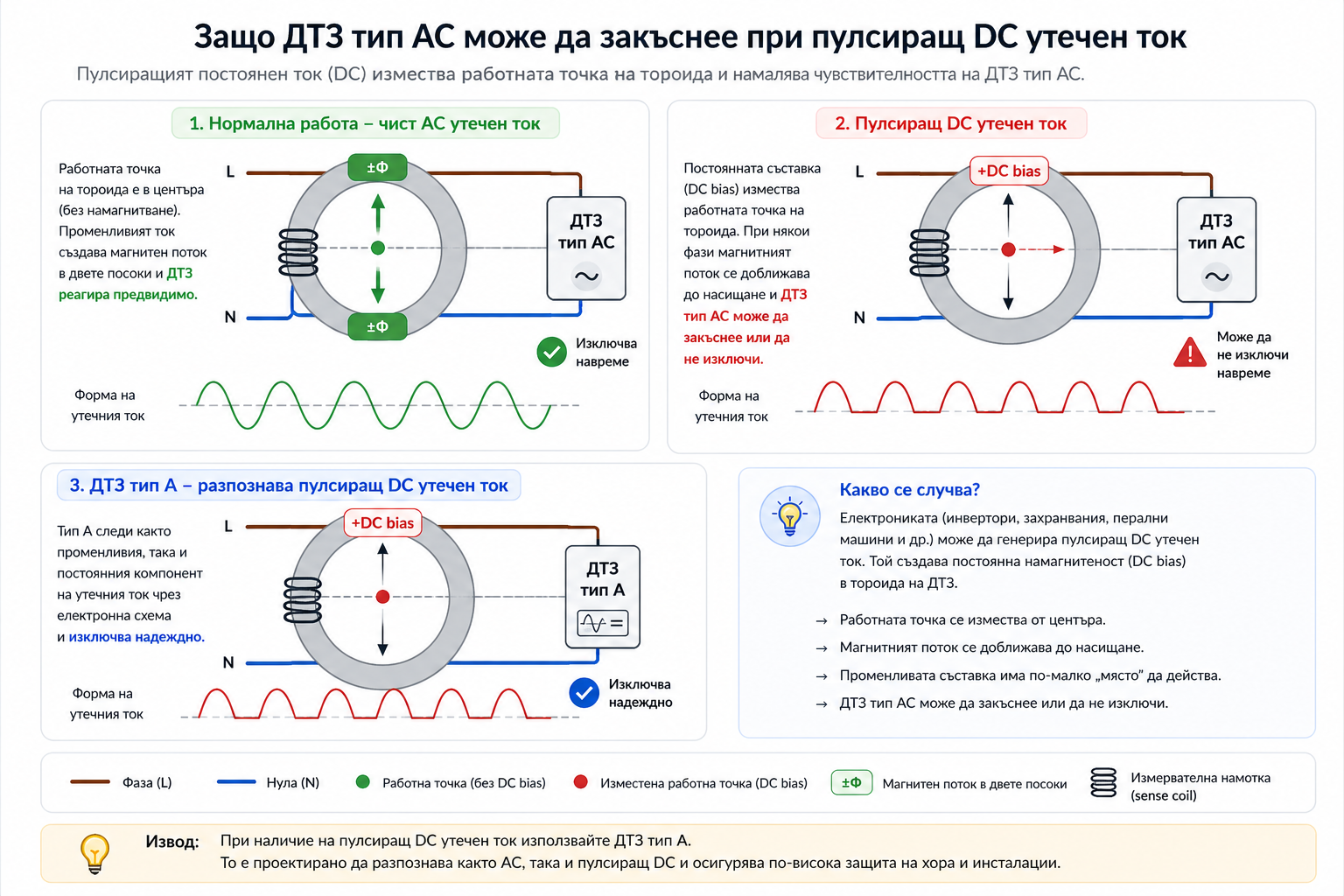

Пулсиращият постоянен остатъчен ток намагнитва тороида преимуществено в една посока. Това се нарича DC bias — постоянно изместване на работната точка на магнитопровода.

Магнитният материал не е идеален. Той има хистерезисна крива — зависимост между магнитното поле и намагнитването. Ако работната точка се измести, тороидът вече не работи симетрично около нулата.

Резултатът е намалена чувствителност към допълнителни промени. Измервателната намотка може да получи по-слаб или изкривен сигнал. В реална ситуация ДТЗ тип AC може да изключи при значително по-висок ток от номиналния или да не изключи надеждно.

Това не е “дефект” на тип AC. То просто не е проектирано за такава форма на остатъчния ток.

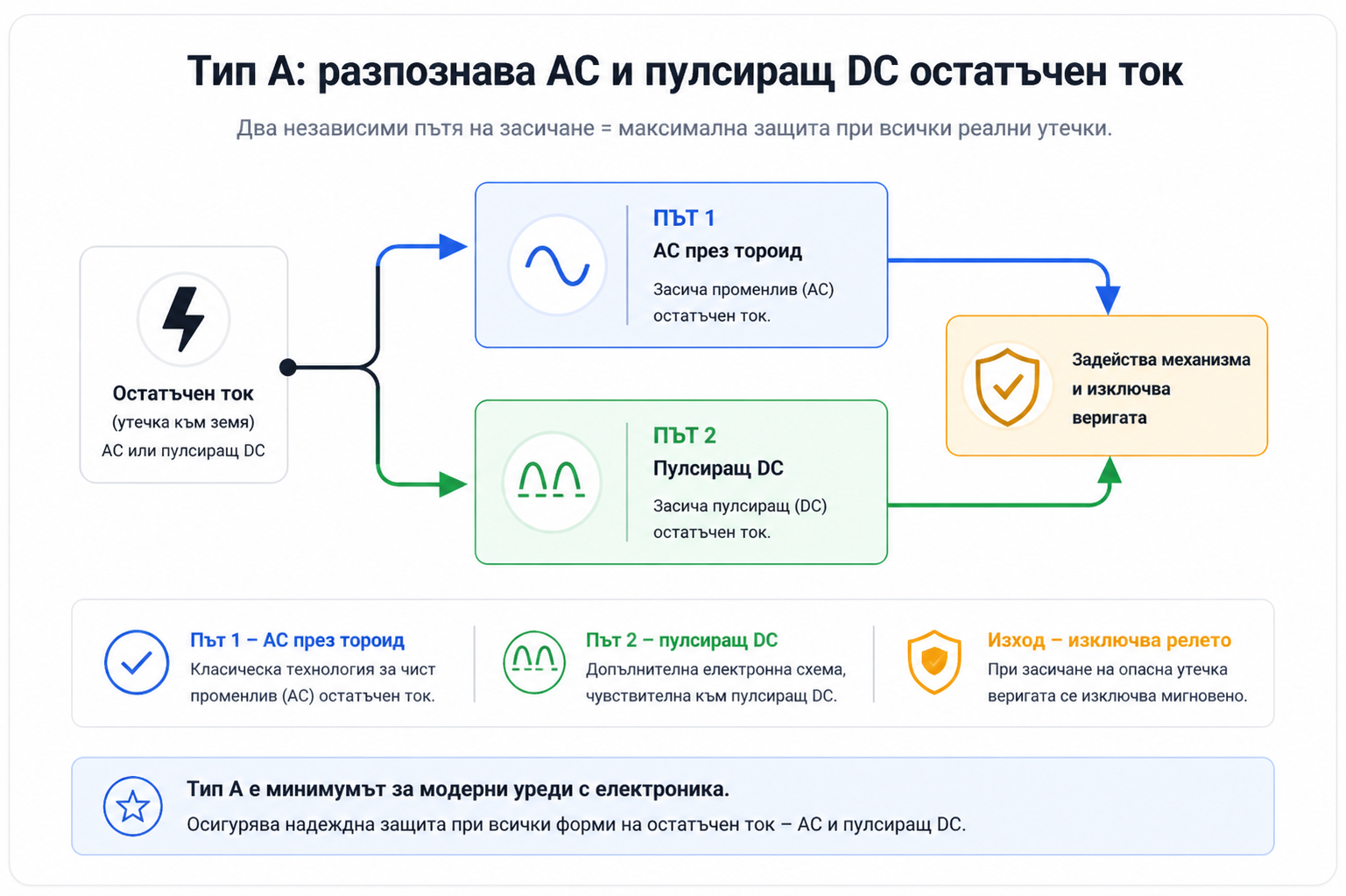

ДТЗ тип A е предназначено да разпознава не само синусоидален AC остатъчен ток, но и пулсиращ DC остатъчен ток. Това е ключовата разлика.

Производителите могат да постигнат това с различни конструкции — чрез подходящ магнитен материал, електронна обработка или допълнителни чувствителни схеми. Важното за проектанта и електротехника е не вътрешната реализация, а класът на разпознаваните токове.

Ако товарът съдържа изправител, електроника или управление, тип A е минималният разумен избор. Той е създаден за реалния ток, който модерните устройства могат да върнат при повреда.

В съвременен апартамент почти няма чисто резистивен свят. Дори LED осветлението има драйвер. Перални, съдомиялни, климатици, компютри и зарядни работят с електроника.

Затова тип AC вече е слаб минимален стандарт за много битови кръгове. Тип A трябва да бъде базовият избор за кръгове, които захранват модерни уреди.

При инверторни товари — климатици, термопомпи, индукционни плотове, честотни управления — трябва да се мисли и за тип F или друг подходящ клас според производителя и характера на товара. Там вече има високочестотни утечки, породени от PWM управление.

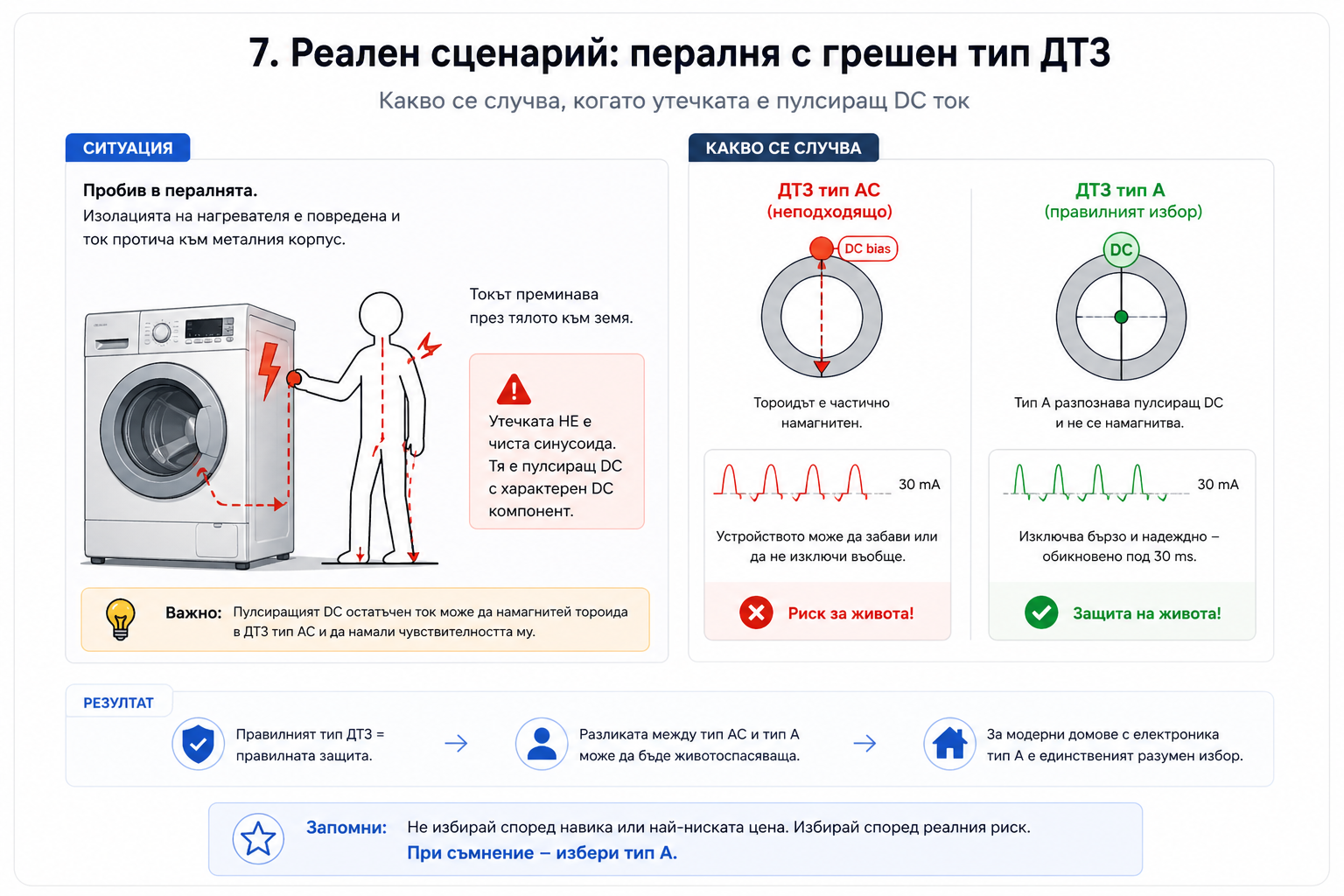

Представете си пералня, при която изолацията на двигателя или електрониката започва да пробива към корпуса. Утечката не е задължително чиста синусоида. Заради вътрешните изправители и управление тя може да има пулсиращ DC характер.

Ако кръгът е защитен с тип AC, тороидът може да бъде частично намагнитен и чувствителността му да падне. Вместо да изключи около 30 mA, устройството може да реагира по-късно или непредвидимо.

При токове през човешко тяло над десетки милиампери рискът вече е сериозен и може да стане животозастрашаващ. Затова разликата между тип AC и тип A при такъв кръг не е маркетинг. Това е защитна архитектура.

Правилният извод е прост: защитата трябва да се избира според реалния товар, не според навика или най-ниската цена.
